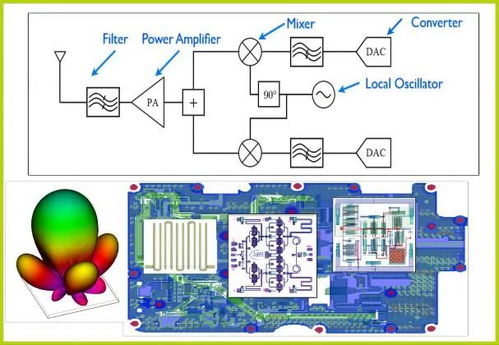

AWR（Applied Wave Research）軟件（現為Cadence AWR Design Environment）是專為高頻、高速和射頻電路設計開發的綜合平臺，特別適用于單片微波集成電路（MMIC）的設計。以下詳細說明使用AWR軟件進行MMIC產品開發的完整設計流程。

一、準備工作
在開始設計前，需明確產品規格，如工作頻率、增益、噪聲系數、功率輸出等。同時，確保安裝AWR Design Environment及其模塊（如Microwave Office），并獲取工藝設計工具包（PDK），這些PDK通常由代工廠提供，包含器件模型、布局規則和材料參數。

二、電路設計與仿真

1. 原理圖設計：在AWR Microwave Office中創建新項目，使用原理圖編輯器繪制電路。選擇PDK中的有源器件（如HEMT或HBT晶體管）和無源元件（如傳輸線、電感、電容），連接成放大器、混頻器或振蕩器等電路。
2. 電路仿真：利用AWR的仿真器（如諧波平衡、線性、瞬態分析）進行性能驗證。例如，通過諧波平衡分析評估非線性特性（如輸出功率和效率），使用線性分析檢查S參數和穩定性。根據仿真結果優化元件值，迭代設計以滿足規格要求。

三、電磁仿真與協同設計
在電路設計穩定后，進行電磁（EM）仿真以確保布局的準確性。AWR集成Axiem和Analyst等EM工具，可將關鍵部分（如匹配網絡或?yàn)V波器）轉換為三維模型，仿真電磁效應。通過電路-EM協同仿真，減少寄生效應影響，提高設計可靠性。

四、版圖設計與驗證
使用AWR的版圖工具生成物理布局。遵循PDK的布局規則，放置器件和互連，并進行設計規則檢查（DRC）和布局與原理圖對比（LVS）。AWR支持自動布線功能，可簡化流程。完成后，導出GDSII文件用于代工廠制造。

五、測試與驗證
制造完成后，使用AWR軟件進行測試數據分析。導入實測數據（如S參數），與仿真結果對比，識別差異并調整模型。這有助于改進未來設計，確保MMIC產品性能達標。

AWR軟件通過集成設計、仿真和驗證工具，簡化了MMIC開發流程。其協同設計能力和PDK支持，可顯著縮短設計周期，提高產品成功率。建議用戶熟悉AWR界面和腳本功能，以自動化重復任務，優化設計效率。
